Multiswitches

MULTICNOMUTATEUR CASCADABLE ACTIVE 5X16

Code 9130021

Modèle MU-621

Série 913

Description
Multicommutateurs pour 4 polarités et TV terrestre avec 16 sorties pour les installations en cascade. Les entrées des 4 polarités et de la TV terrestre sont amplifiées. Les sorties de dérivation sont amplifiées dans la bande IF satelliteil doit être alimenté à partir de chaque récepteur individuel pour alimenter la commutation et l'amplification de chaque sortie de prise. Pour alimenter les multicommutateurs actifs, l'alimentation FU-513 est utilisé; il est connecté à l'amplificateur AU-620 de la cascade.

Applications
Installations de taille moyenne à grande de type individuelles ou collectives, Permet de distribuer jusqu'à 120 prises TV sur une seule colonne, alimenté uniquement en tête de la cascade. En divisant l'installation en 120 prises et en répartissant les 4 polarités et la TV terrestre sur toutes les colonnes, il est possible d'atteindre plus de 2 000 points de distribution. Distribution en cascade depuis le premier multicommutateur, avec 5 câbles coaxiaux multicommutateur et un seul câble coaxial à chaque prise TV. Pour chaque prise, le multicommutateur distribue la polarité du satellite ainsi que la TV terrestre. La polarité est sélectionnée à partir du récepteur individuel en utilisant les signaux de commande LNB.

Caractéristiques
Voie de retour inclus de 5 à 65MHz. Châssis zamak blindé avec supports en plastique. Connecteurs de type F.

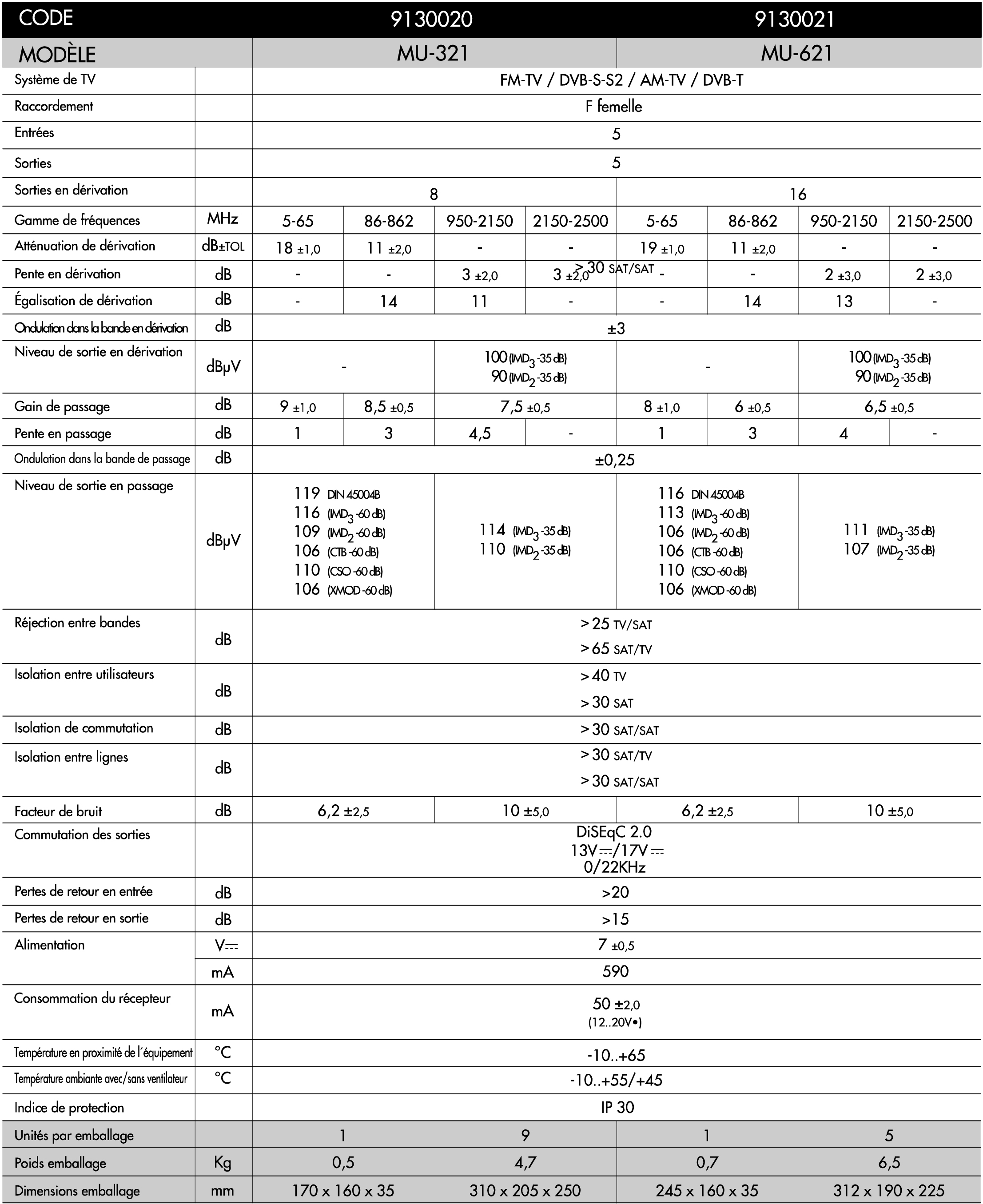

Spécifications techniques
